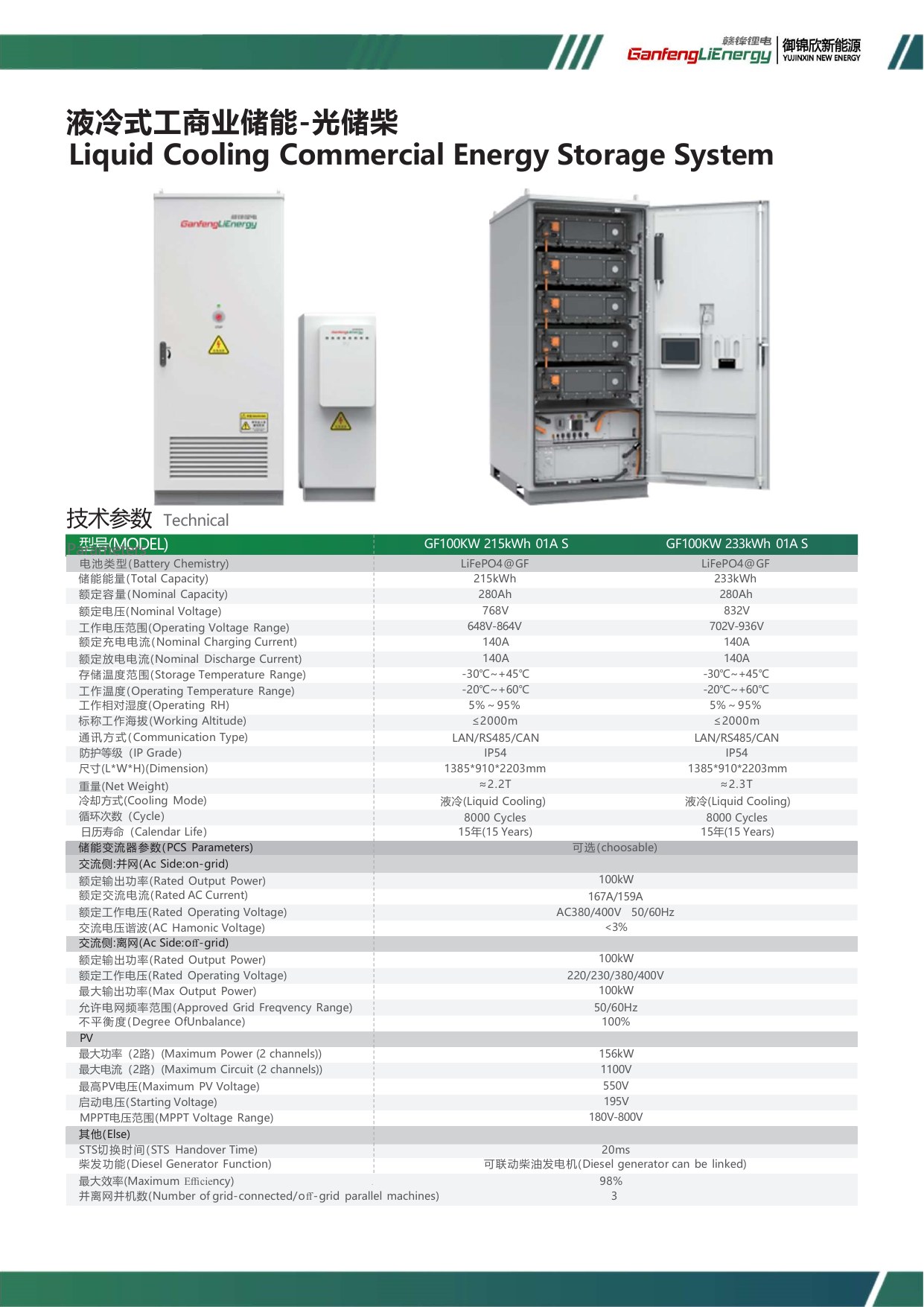

4. 匯創工商業儲能畫冊-V0(1) · 工商业儲能系統
GF100KW 233 kWh 01A S
面向儲能項目選型展示，突出系統功率、容量、配置方式、應用場景與交付來源。
產品概覽
核心參數
- 標稱/額定電壓832V
- 工作電壓范围702V-936V | 800V
- 交流侧: 并网(AcSide: on-grid)-交流電壓谐波(ACHamonicVoltage)<3%
- 交流侧: 并网(AcSide: on-grid)-額定工作電壓(RatedOperatingVoltage)50 / 60Hz
- 交流侧: 离网(AcSide: off-grid)-額定工作電壓(RatedOperatingVoltage)220 / 230 / 380 / 400V
- 启动電壓195V
規格參數
| 參數 | 數值 |
|---|---|
| 電池类型 | LiFePO4@GF |
| 標稱/額定容量 | 280Ah |
| 標稱/額定電壓 | 832V |
| 儲能能量 | 233 kWh |
| 工作電壓范围 | 702V-936V | 800V |
| 尺寸 | 2203mm |
| 重量 | ≈2. 3T |
| 循環壽命/次數 | 8000 Cycles |
| 日历寿命 | 15年(15 Years) |
| 持续/額定充电电流 | 140A |
| 持续/額定放电电流 | 140A |
| 額定输出功率 | 100kW |
| 最大输出功率 | 100kW |
| 最大功率 | 156kW |
| 最大电流 | 1100V |
| 工作温度范围 | -20℃~+60℃ |
| 存储温度范围 | -30℃~+45℃ |
| 工作相对湿度 | 5%～95% |
| 工作海拔 | ≤2000m |
| 防护等级 | IP54 |
| 通讯方式/协议 | LAN / RS485 / CAN |
| 冷却方式 | 液冷(Liquid Cooling) |
| 交流侧: 并网(AcSide: on-grid)-交流電壓谐波(ACHamonicVoltage) | <3% |
| 交流侧: 并网(AcSide: on-grid)-額定工作電壓(RatedOperatingVoltage) | 50 / 60Hz |
| 交流侧: 离网(Ac Side: off-grid)-不平衡度(Degree OfUnbalance) | 100% |
| 交流侧: 离网(Ac Side: off-grid)-允许电网频率范围(Approved Grid Freqvency Range) | 50 / 60Hz |
| 交流侧: 离网(AcSide: off-grid)-額定工作電壓(RatedOperatingVoltage) | 220 / 230 / 380 / 400V |
| 交流电流 | 159A |
| 儲能变流器参数(PCS Parameters) | 可选(choosable) |
| 其他(Else)-STS切换时间(STS Handover Time) | 20ms |
| 其他(Else)-并离网并机数(Number of grid-connected / off-grid parallel machines) | 3 |
| 其他(Else)-最大效率(Maximum Efficiency) | 98% |
| 其他(Else)-柴发功能(Diesel Generator Function) | 可联动柴油发电机(Diesel generator can be linked) |
| 启动電壓 | 195V |
| 最高PV電壓 | 550V |
